Light & Medium Duty Draagarmstellingen
De Dexion draagarmstelling voor lichte- en middelzware producten, zijn specifiek ontworpen t.b.v. de opslag van bijvoorbeeld stalen profielen op pijpen, buizen, hout etc. Doordat materialen horizontaal worden opgeslagen, is bediening mogelijk met iedere vorkheftruck of handmatig.

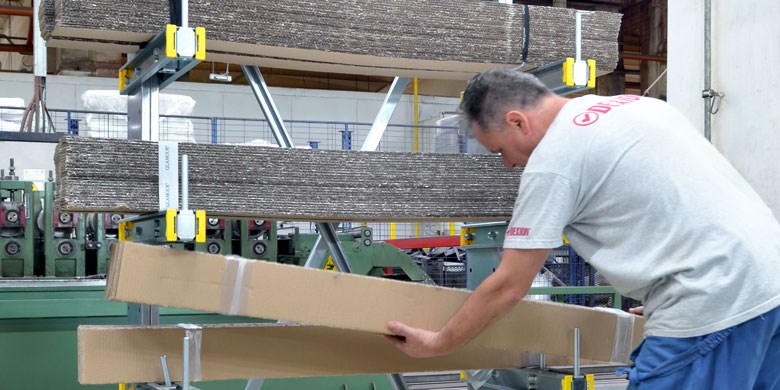

De Light Duty Draagarmstelling is een veelzijdig, modulair systeem voor het opslaan van lange goederen. Zonder staanders aan de voorzijde is de in- en uitslag van goederen geheel onbelemmerd. Het systeem is ideaal voor DHZ-zaken, productieomgevingen, de verwerking van buizen en leidingen en voor werkplaatsen.

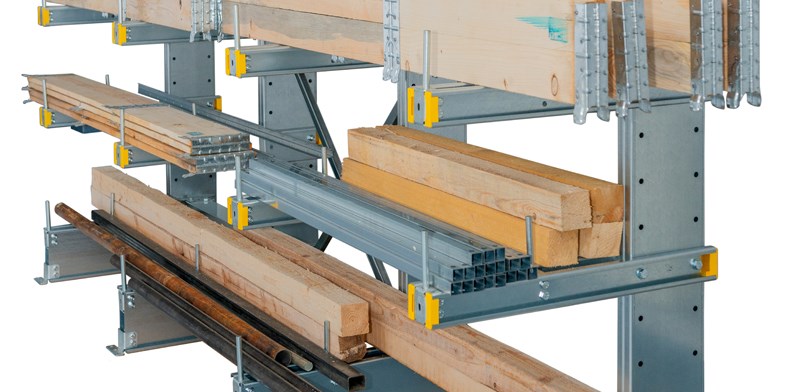

De Medium Duty Draagarmstellingen zijn een perfecte aanvulling op de huidige Light- en Heavy Duty varianten – een overbrugging tussen de twee – en ideaal voor de opslag van lange en grotere goederen, zoals pijpen, balken, staven, hout of meubels. Het systeem is specifiek ontworpen voor middelzware en lange goederen die handmatig of met een heftruck verplaatst kunnen worden.
Extra armen en staanders kunnen worden toegevoegd als de opslagvereisten veranderen.
Alle aspecten voor het ontwerp van de Dexion draagarmstellingen voldoen aan de aanbevelingen van de norm FEM 10.2.09 en EN 1993-1-1: 2006 Ontwerp van staalconstructies.
Zowel de Light- als Medium Duty Draagarmstellingen bieden standaard de volgende voordelen:
- Geen maximale productlengtes
- Geschikt voor inpandige installatie
- Diverse draagarmlengtes leverbaar
- Eenvoudig verstelbaar
- Volledig modulair en eenvoudig uit te breiden
Belastbaarheid word berekend volgens de relevante norm FEM 10.2.09.
Lichte Draagarmstelling
- Systeemhoogte: 2.000 mm en 2.500 mm
- Armlengtes: 300 / 400 / 500 / 600 mm
- Maximale belasting (per arm): 163 kg - 400 kg (afhankelijk van indeling)
- Maximale belasting (per staander): 1.300 kg – 4.500 kg (afhankelijk van indeling)
- Hard-op-hard maat tussen de staanders: 1.000 / 1.250 / 1.500 / 1.750 / 2.000 mm
- Standaard afwerking: verzinkt
- Bediening: Manueel
Middelzware draagarmstelling
- Systeemhoogte: 2.000 / 2.500 / 3.000 / 3.500 / 4.000 mm
- Armlengtes: 400 / 500 / 600 / 700 / 800 / 1.000 / 1.200 mm
- Maximale belasting (per arm): 60 kg – 1.195 kg (afhankelijk van indeling)
- Maximale belasting (per staander): 720 kg – 4.780 kg (afhankelijk van indeling)
- Hard-op-hard maat tussen de staanders: 500 / 750 / 1.000 / 1.250 / 1.500 mm
- Standaard afwerking: verzinkt
- Bediening: Heftruck of handmatig
